我司新研发数据无线传输设备测试效果超预期

作者: 深方科技 时间:2019-12-11 来源:www.sfwxf.com
摘要:我司为顺应时代发展,不断研发新的产品以适应市场的需求,最新研发的OFDM双向无线传输链路设备,采用1.4G作为中心频点。具有双向数据传输、抗干扰性...

我司为顺应时代发展,不断研发新的产品以适应市场的需求,最新研发的OFDM双向无线传输链路设备,采用1.4G作为中心频点。具有双向数据传输、抗干扰性强、传输距离远等特点,我司为进一步验证其性能,到惠州进行了室外现场测试,经过测试,设备性能超过设计预期,不久将正式推向市场。

以下为部分现场测试照片及数据:

一、惠州石化大道测试

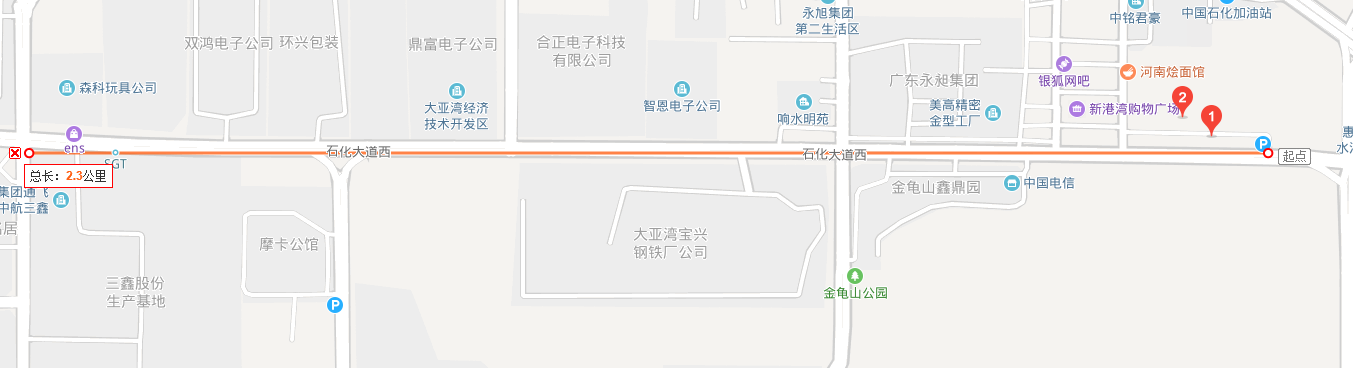

测试环境:位于惠州大亚湾石化大道西路,道路基本笔直平坦,中间有隔离绿化带与树木,道路两边有高楼,道路上不时有大巴、大货、小车等通行。

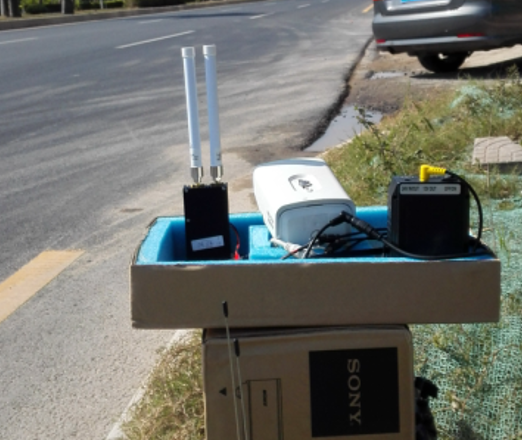

发射端放置:


发射端天线放在道路边上的40cm高纸箱上。

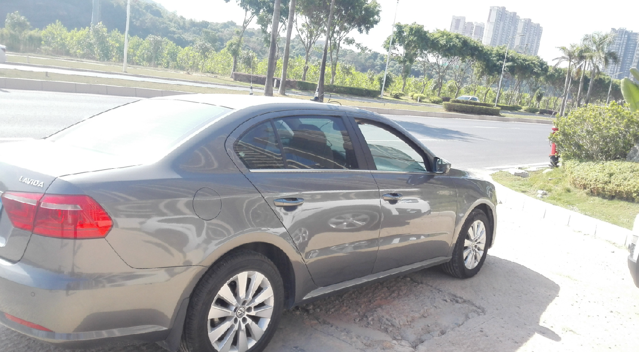

接收端放置:


接收端天线放在小轿车车顶上(离地高度1.5米左右)。发射端固定,接收端沿道路行驶。

1、测试25dBm 发射功率,两端都是45cm长小吸盘天线

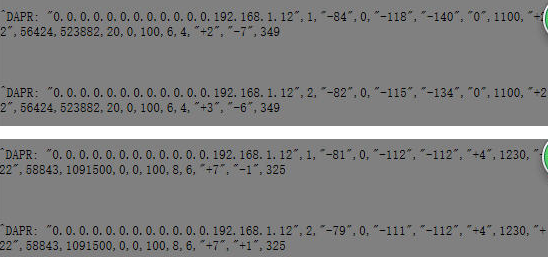

测试结果:950米时视频流畅,1160米时视频依然流畅,此时接入节点上报(移动的视频接收端):

主天线SNR: 0

辅天线SNR:+3

结论:25dBm发射功率,地面到车顶距离可达1160米,当发射与接收天线之间有大遮挡物(例如大巴车)时,尤其是遮挡物在收发线路中间靠近收发天线遮挡时视频信号会中断。

2、测试2W 发射功率,接入节点发射视频,车上是中心节点接收视频。天线放置条件不变。

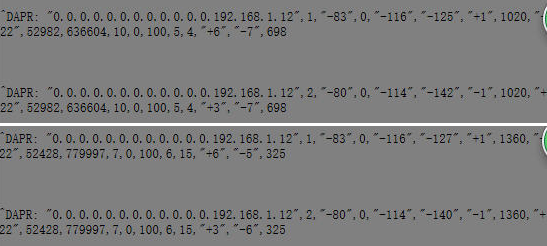

A、两端采用小吸盘天线的测试数据:


因不时有大车在测试车后面遮挡接收天线或经过发射端路面遮挡发射端天线,以上测试数据没有规律。

测试距离达到2.2公里时,视频流畅(码流3.8MBps左右)。

B、两端都换成小玻璃钢天线(16cm左右长)测试数据:


测试距离达到1.2公里时,视频流畅(码流3.8MBps左右)。

C、两端都换成小胶棒天线时的测试数据:


测试距离达到1.3公里左右时,视频流畅(码流3.8MBps左右)。

D、发射功率2W,两端都是胶棒天线,但发射端天线抬高到离地1.5米左右高度数据:


相同距离,发射端天线离地高度抬高到1.5米左右时,SNR数值变好。

结论:

300mW(25dBm)发射功率,一端小吸盘天线离地40cm高放置,一端小吸盘天线离地1.5米高放置,无大的遮挡物时,距离1.1km左右没有问题

    2W发射功率,一端小吸盘天线离地40cm高放置,一端小吸盘天线离地1.5米高放置,无大的遮挡物时,距离2.2km左右没有问题

2W发射功率,一端小玻璃钢天线或胶棒天线离地40cm高放置,一端小玻璃钢天线或胶棒天线离地1.5米高放置,无大的遮挡物时,距离1.3km左右没有问题

二,远距离数据传输测试

深圳大梅沙与大鹏湾之间

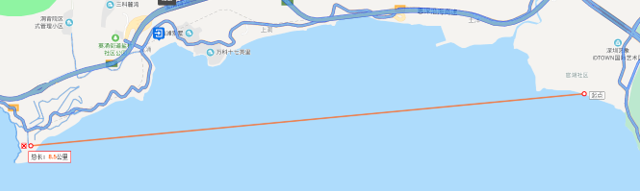

接入节点(视频发射端)在大梅沙大鹏湾华侨公墓,海拔高度80米左右。接收端在大鹏湾官湖沙滩,距离8530米。发射端采用胶棒天线,接收端采用小吸盘天线放在海边沙滩的礁石上,海拔高度2到3米。

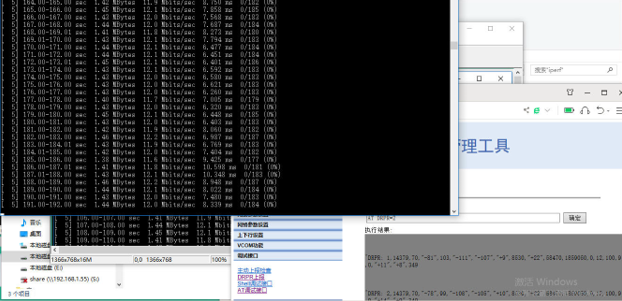

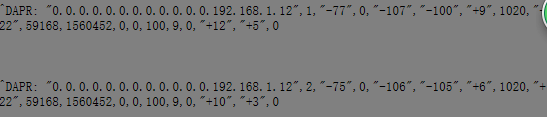

测试得到的接入节点上报数据与无线链路测速数据:


距离8530米时,接入节点(视频发射端)主副天线SNR还有9~11左右,无线链路速率可稳定测到12Mbps、15Mbps。此时中心节点(视频接收端)主副天线的SNR为6~8左右(测试点边上有多家杂货店,底噪没有发射端好)

结论:

2W发射功率,发射端(接入节点)海拔高度80米(胶棒天线),接收端(中心节点)海拔高度3米内(小吸盘天线),距离8530米,无线链路速率可达到15Mbps(误码率0%),发射端SNR还有9~11,还有很大潜力到更远的距离。
