惠州-深圳SF-6502系列远距离高低点拉距
测试报告
1. 目的
本次测试SF-6502系列单兵（数量：2台1W功率），为客户项目进行演示测试.实际运用时可选2W功率。
2. 范围
本文阅读对象建议为研发、产品、生产和市场销售等公司内部工作人员。
3. 测试项目
SF-6502型MESH自组网单兵：中心频率为1.44GHZ，选择高低两点，进行远距离定点测试；
4. 测试环境
4.1 测试时间地点
测试时间 ：2023.7.3
高点：惠州市十里银滩酒店（20km拉锯测试为26楼，预计高度为80m；30km拉锯测试为31楼，预计高度为100m）。
低点：深圳湾沿海公路，分别选取20KM，排仔，30Km，杨梅坑鹿咀码头。
4.2 测试环境
雷电暴雨天气，海面有雾；
4.3 测试现场搭建
a）20km拉距测试现场
在高点和低点分别架设设备，20km两点测试高点放置于酒店26楼阳台，低点接车载吸盘天线，测试采用全向玻璃钢天线，天线增益5dBi；

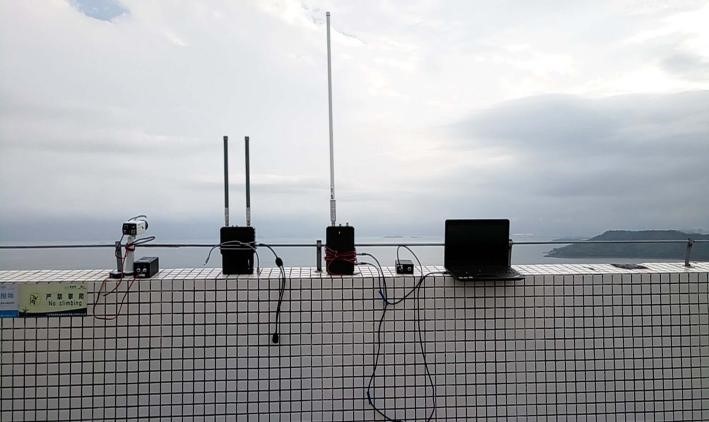

（图1 20km高点固定点架设位置）
b）30km拉距测试现场
在高点和低点分别架设设备，30km两点测试高点放置于酒店31楼楼顶，低点接车载吸盘天线，测试采用全向玻璃钢天线，天线增益5dBi；
（图2 30km高点固定点架设位置） （图3 30km低点移动点架设位置）
5. 测试详情
5.1 测试准备
a）测试设备参数
序号 | 型号 | 频段（MHz） | 天线（dbi） | 发射功率（w） | 备注 |
1 | SF-6502 | 1400 | 5 | 1 |
b）本次演示实际现场测试距离如下图所示：
5.2 SF-6502测试
a）20km处，设备高低点测试数据如下：
序号 | 带宽（MHz） | 底噪 | 信噪比 | 单向灌包吞吐量Mbps | 备注 |
1 | 5 | -107 -105 | 14 | 4.5 | |
2 | 10 | -105 -103 | 12 | 6 |
b）30km处，设备高低点测试数据如下：
序号 | 带宽（MHz） | 底噪 | 信噪比 | 单向灌包吞吐量Mbps | 备注 |
1 | 5 | -107 -106 | 9 8 | 2.15 | 雷电暴雨 |
6. 测试结论
1） 设备可实现30km远距离视频传输，详细测试参数见正文。
2） 整个测试过程中，30km处测试均在暴雨环境下进行，对设备的环境适应性要求高，且暴雨带来大的雨衰；
3） 测试采用全向天线，因雷电大雨环境及测试时间问题，未进行定向天线测试。
4） 如需高带宽传输请用2W功率的设备配合大增益的天线即可。
