电力行业4G高清-无线监控综合解决方案

作者: admin 时间:2017-11-10 来源:未知
摘要:远程监控系统能监视并记录变电站的安全以及电力设备及运行情况,及时发现、处理事故,有助于提高电力系统自动化的安全性和可靠性。...

一.   行业背景

       随着我国电力事业不断发展,电力系统自动化水平不断提高,各变电站、高压输电线路等都要实现少人或无人值守,以提高生产效益。如何将远程的监视、遥控、防盗、消防和报警联网系统、监控无线化有机的结合起来,做到既可以基于无线、有线网络进行远程的监视、遥控和图像的传输,又具备通常联网报警网络的功能,并且投入费用合理,能够更加有效地确保系统运行稳定,将安全防范技术提高到一个新的水平。网络化、无线化、远程监控是当前监控行业发展的主要方向。

       远程监控系统能监视并记录变电站的安全以及电力设备及运行情况,及时发现、处理事故,有助于提高电力系统自动化的安全性和可靠性。还有高压输电线路的安全防范已经成为安全生产自动化的重要组成部分,通过高压输电线路安全防范系统不仅可以远程巡视各类设备的运行情况、人员的操作记录,还能实时获得来自事故现场的报警信息,对可能或已经发生的异常现象及时处理并保存现场的图像资料,为分析事故原因提供第一手的资料,使供电部门的管理方法和手段不断地与科技发展的最新成果紧密相连。同时远程监控系统还可以集成环境监测(环境温湿度、烟雾报警、水浸报警)、报警联动等功能。


二.   需求分析

1.输电线路常规监控

(1)   线路危险点周围环境

       输电线路分布广泛,所经地区情况复杂,许多地方跨越公里铁路、高山河流、树木森林、人烟密集地区和建设工地等,因此有选择的对一些危险点,需要安装视频监控设备,对其周围的环境进行监控,可以很大的减少运行人员的巡查工作量,及时发现诸如树木生长过快、工地吊机活动等不安全情况并及时纠正,可避免许多外力破坏事故。

(2)   防线路偷盗

       由于输电线路路面广、点多、线长、裸露野外等诸多特点,其中大多数杆塔为金属构件,使其成为偷盗的目标。认为偷盗拉线、爬梯、抱箍、接续金具等故意破坏杆塔设施已经成为影响电网安全运行的因素。需要对正在进行的破坏提供远程报警并通过杆塔现场的声光报警进行吓阻,起到震慑作用,并通过视频监控录像和抓拍的图片进行侦查分析之用。

(3)   防线路覆冰

       线路覆冰的结果会导致输电线路机械和电气性能的急剧下降,造成线路事故。需要对线路的覆冰情况进行监控,线路人员可以通过视频监控近距离观测线路覆冰过程,实时掌握线路覆冰的形成和发展的情况。对于轻度覆冰,通过加大电流等方法去除。对于严重覆冰,运行人员可以实时记录覆冰发展过程,为解决线路覆冰提供有力证据,并能通过视频监控系统对线路融冰进行实时监察和指导。

(4)   线路导线舞动、风偏变化监控

       输电线路导线舞动特点是分裂导线后,子导线间相互影响的因素越来越大。需要对导线舞动的状态情况进行检测,能实时的记录导线舞动的实际情况,对导线的风偏角进行实时检测,观察导线摆动情况。

2.日常巡检

       电力线路巡检是有效保证电力设备安全、提高电力设备可靠率、确保电力设备最小故障率的一项基础工作。目前,国内普遍采用的是人工巡视、手工纸介质记录的工作方式,这种方式存在着人为因素多、管理成本高、无法监督巡检人员工作、巡检信息化程度低、实时性差等缺陷。

       针对当前电力设备和线路巡检的情况,采用无线单兵视频采集终端可以很好帮助解决巡检工作中的诸多问题,使得电力设备检修部门在巡检工作上实现巡检工作电子化、信息化、智能化,同时使设备和电力设备管理部门有效地监督巡检人员的工作情况,从而最大程度提高工作效率,保证了电力设备及传输线路的低故障率安全运行。

3.安全生产作业现场

       作业现场包括变电站工程和输电线路抢修,而变电站工程又涉及多家施工单位、监理单位,人员复杂,管理难度大。工程建设中由于各施工单位工作层面重复,难免会造成重复施工、材料浪费、工程返工等现象。

       在作业现场实施视频监控,最大的困难是由于现场环境的影响,往往无法利用传统的监控传输方式将视频信号传输回监控中心。而利用无线传输技术无疑是解决监控视频信号在施工工地传输难题的最佳方案。

       电力企业安全生产管理关系着国家能源安全可靠、经济持续发展和人民生活起居等问题。目前,电力企业在安全工作上虽然取得了一些好的成绩,但与电网的发展要求仍有一定的差距,特别是在安全生产管理上还存在许多问题。在新形势下要取得安全生产管理新的突破,必须与时俱进,更新观念,提高认识,探索新的思路。

安全生产作业现场管理中常见的一些问题:

(1)   安全意识不强

(2)   基层管理工作不到位

(3)   习惯性违章

(4)   运行管理不严

(5)   安全规章制度没有真正执行到位

(6)   安全工器具管理混乱

       要解决以上系列问题,我们就必须加大对危险部位和关键环节的安全管控力度,对停电作业、带电作业、临近带电设备施工、特殊跨越施工、深基坑施工、主设备安装试验、复杂的立体交叉作业、大型吊装作业等危险性较大的作业,进行全方位的音视频监控,现场录像实时传输到管控中心,这样对现场违规作业,或者主要安全措施、领导和管理人员不到到位情况等环节起到一个的安全督查的作用,同时对违规作业可立刻进行违章曝光等措施。

4.功能要求

综合系统为了促进供电安全,提高管理效率,需求如下:

(1)   集中监控

所有现场图像实时传送到中心,实现“遥视”功能。

(2)   意外报警

对于输电线路的监测,异常情况时报警;对于电力巡检,发现违法行为时,主动一键报警,保护财产安全。

(3)   应急指挥

当对设备检修时远程中心可以实时了解检修过程,并指导复杂操作过程。

(4)   分级管理

监控中心可以分多级、多点,同一组信息可以送到不同部门,可协同管理。

(5)   信息完备

视频监控系统同时可以传送多种环境信息,包括环境温度、湿度、电压值、电流量等实时信息。

(6)   过程录像

所有设备工作过程和检修维护过程均可定期或周期性录像保留下来,便于事后监督和故障分析。

(7)   操作简便

系统操作简单,安装容易,单个画面可完成所有重要操作。

三.系统总体设计

1.设计原则和依据

       为了确保电力行业综合监控系统顺利实施,深方科技针对性的制定了一个详细的无线集中监控方案,本方案将会满足电力部门的各种监控需求。

1.1.方案的设计原则

       本方案遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护操作因素,并对以后的发展、扩建、改造、移动等因素留有扩充的余地。具有以下原则:

(1)   先进性与适用性

       本系统采用纯数字信号传输方式,采用H.264编码技术结合4G无线调制技术,体现了当前计算机控制技术与计算机网络技术的最新发展水平,适应时代发展的要求。

       同时系统是面向各种管理层次使用的系统,综合管理平台Cremedia7.2能给用户提供舒适、安全、方便、快捷的平台体验,操作简单易学。

(2)   经济性与便捷性

       充分考虑用户实际需要和信息技术发展趋势,根据执法环境需要,设计选用功能和适合现场情况,采用3G/4G/无线专网传输的解决方案,无需大规模布线,解决工程造价成本。前端设备无线传输安装调试方便快捷,后端平台搭建便捷,为用户实现了方便快捷的即插即用功能。

(3)   可靠性与安全性

       系统的设计充分考虑到安全巡检的严谨性,具有相当可靠性,在系统故障或事故造成中断后,能确保数据的准确性、完整性和一致性,并具备迅速恢复的功能,同时系统具有一整套完善的系统管理策略,可以保证系统的运行安全。

(4)   开放性

       以现有成熟的产品为对象设计,同时还考虑到周边信息通信环境的现状和技术的发展趋势,具有RJ-45网络通讯口/RS232/RS485通讯接口,可实现远程云台控制。

(5)   可扩充性

       系统设计中考虑到今后技术的发展和使用的需要,具有更新、扩充和升级的可能。并根据今后该工程的实际要求扩展系统功能,同时,本方案在设计中留有冗余,以满足今后的发展要求。

1.2.方案设计的依据

       根据国家有关法规的要求,我们经过认真研究、分析设计本系统方案。该系统具有性能先进、质量可靠、经济实用等特点,而且该系统具有方便扩展、与其它信息系统实现无缝连接的能力,为实现安防系统的可视化管理奠定了基础。

本方案依据如下标准:

《安全防范工程的程序与要求(GA/T75)》

《安全防范系统通用图形符号(GA1T77)》

《智能建筑设计标准(DBJ08-47)》

《安全防范工程费用概算编制方法(GA/T70)》

《防盗报警中心控制台(GB/T16572)》

《防盗报警控制器通用技术条件(GB/T16572)》

《入侵探测企通用技术GB10408.1》

《数字通信接口标准(G.703)》

《国际图像音视频编码标准(ISO 11172)》

《报警图像信号传输装置(GB/T16677)》

《安全防范系统验收规则GA308-2001》

《国家电网视频监控系统及接口标准 Q / GDW 517.1 — 2010》

2.系统整体组网图


系统整体组网情况如图所示,前端应用有三种场景:

(1)   输电线路监控:低功耗无线视频服务器+摄像机+防护箱+太阳能供电

(2)   日常巡检监控:安卓手持式单兵+外接摄像机;4G布控球+蓝牙耳机+本地控制平板;高清车载硬盘录像机+车顶云台摄像机+三维摇杆+显示屏

(3)   作业现场监控:安卓手提箱式应急指挥终端,4G高清布控球。

       整个系统可分级部署,监控管理平台服务器系统部署在总监控中心,通过内网与监控调度中心相连。前端采集的音视频数据经过服务器平台通过内网转发到监控调度中心,并在监控中心解码上墙显示。其他监控室也通过互联网与服务器平台相连,实现视频实时共享。

       对于外网的移动用户,经过认证授权,也可以通过运营商VPN网络接入到大系统中,并可以调取相应的视频,便于管理人员和领导随时随地观看现场实时情况。

3.输电线路在线监测子系统

3.1.整体组成概述

       输电线路在线监测子系统由无线视频监控、环境监测、安全防范、太阳能供电等部分组成。监控现场由前端采集设备(云台摄像机、防护罩、支架)、数据采集处理单元、核心设备无线视频服务器、太阳能供电系统等组成。实现视频音频采集、数字化压缩、无线传输、本地存储以及动力环境监控数据的采集上传,包括:电力中断情况、设备运行情况,运行环境如温度、湿度、水浸、烟感及其它各种需要监控的信号。


特点:

支持智能视频分析,变“被动监控”为“主动监控”。

与其他子系统智能联动,调用预置位、启动报警录像。

3.2.其他组成

Ø  无线视频监控

       采用了3G/4G无线网络+Internet连接方式,将无线视频服务器采集到的图像数据、环境数据和工业数据信息发送到监控中心。无线视频监控子系统是输电线路在线监测系统的基础,主要负责对重要电气设备、安装地点及周界环境进行全天候的监视,满足监控中心对运行管理的要求。

Ø  环境监测

       输电线路的环境量信息关系到设备的安全运行,可根据输电线路的实际需求,配置温湿度传感器、风速传感器、水浸探变电站站端系统头等环境监测设备,这些环境信息通过深方无线产品RS232/RS485串口实现数据集中上传。

Ø  安全防范

       安全防范子系统的各探测器通过报警线缆与深方无线产品报警串口直接连接,当发生报警时,报警信息能够及时上传到中心管理平台,并且能联动相关设备,比如声光报警器。

Ø  太阳能供电

       由太阳能电池板、蓄电池(组)及充放电控制器组成,控制器负责电池的充放电管理。整个系统用于数据采集处理单元、前端传感器和摄像机的供电。




4.日常巡检监控子系统

       巡检系统依托于无线视频采集终端、GPS定位系统、多媒体信息回传系统和3G/4G无线宽带技术,可有效进行巡检指挥、巡检数据上传、故障线路视频、图片上传等工作,增强了巡检工作的广域性、稳定性、可靠性、可控性,提高了巡检工作的质量,有效降低了事故发生率,提高了电力部门的工作效率。

       同时为了适应新形势下国家电网公司对车辆管理的要求,国家电网公司深入推进“两个转变”,加强“四化”管理,推进国家电网公司统一车辆管理平台建设,全面提升公司国家电网公司公务用车、生产用车精益化管理水平。全面支撑平台对公司车辆集约化、规范化和标准化管理。

4.1.组成概述


       日常巡检子系统提供视频采集和地图定位和导航、巡检路线指引、实时位置上报、拍照上传、接受和处理任务、终端之间的即时通讯、终端和平台的通讯。巡检子系统监控前端由多种选择,巡检工程人员可手持安卓智能单兵,内置摄像头并可外接1路摄像头。

       对于巡检车辆车载监控,有两种搭建方式:

        (1)   固定式车载监控:由高清车载硬盘录像机+车顶云台摄像机+三维摇杆+显示屏组成,适用于长期巡检抢修的专业型车辆。

        (2)   可拆卸式车载布控监控:利用4G布控球放置车顶,完成高清视频采集和编码传输,同时有无线蓝牙耳机实时与后台对讲,本地控制平板实现布控球的视频显示和云台控制。整套设备无线化,非常适用于搭建临时布控环境和应急的车辆。

4.2.固定式车载监控


       前端组成包括车载一体化摄像机、半球模拟摄像机、无线高清车载硬盘录像机、对讲手咪、LCD显示屏等设备。

       高清车载硬盘录像机产品能够在实现4路模拟视频输入的同时,还能够实现1路1080P高清视频输入、存储、传输,通过本机可完成无线音视频服务、执法人员业务查询、移动办公、移动涉案信息音视频采集及存储、人员定位等多种功能。适用于巡查执法、交通管理、治安巡逻盘查、司法押运等众多场合。

       云台摄像机安装在车辆顶端,可以通过三维摇杆控制转动和镜头拉远拉近;车载硬盘录像机外接GPS天线,可以获取车辆的实时位置,同时支持北斗定位;LCD显示屏可以本地显示实时录像;车载手咪亦实现对讲功能。

4.3.布控式车载监控


        4G布控球配备高清一体化机芯,输出视频清晰自然,20倍光学变焦镜头,满足不同应用需求;独立红外照明灯组保证摄像机在全黑的环境下清晰拍摄60米之内的物体;机芯关键部位采用全铝机身设计,耐候性极强,轻松应对任何恶劣的使用环境;采用全新的传动系统,云台定位精度明显高于传统云台,同时具备较大的保持力矩,不会因为摄像机的震动而使云台发生偏移;新颖的真空磁力复合吸盘使摄像机能够牢固吸附在光滑的金属表面;配备便携包,便于携带;配备三脚架底盘,安装固定极其方便;设备配备蓝牙耳机,解放了线的约束;可使用平板、手机等通过WIFI直连观看视频、操作云台;此款摄像机所具备的这些特点使之成为各种应急移动视频监控的理想之选。

4.4.巡检应用

(1)   巡检人员通过终端查找、定位附近的同伴,并通过语音、短信实现快速沟通和协同作业。

(2)   巡检人员通过巡检终端信息回传系统将电力设施情况,以图片或者视频的形式传回指挥中心,为指挥中心提供最及时、最详实的一线资料。

(3)   巡检观测:通过巡检人员回传的前方图片,可以使得指挥中心有效了解电力设施的情况,工程师可对一线巡检人员合理进行远程作业指导,提高巡检工作的科学性。

(4)   视频会议:召开会议会使用;监控作业现场,从地面监控线塔上面的作业人员操作规范。

(5)   巡检抢修应急处理

       当巡检员发现电力设备出现紧急情况时,可通过触发手持终端上的紧急报警按钮,通过语音通话等方式向指挥中心进行报警。当指挥中心接到巡检员报警后,会迅速设置报警提示点的位置信息。指挥中心根据GIS地图查询报警区域附近的巡检人员及车辆位置,安排最近的巡检人员、抢修装备实现就近增援。

5.作业现场监控子系统

       施工现场视频监控系统的建设可以解决工程现场中面对的各种情况,有效的提高了管理效率和效益。利用信息化手段提高现有的管理水平,有利于掌握各工程现场的第一手工程建设情况,全面系统的了解工程进度、物资设备等方面的信息,及时发现和解决在工程建设中出现的新情况和新问题,为省市公司提供第一手资料,方便领导作出及时、准确的决策,确保变电站建设和输电线路抢修工程的顺利实施,实现现代化管理模式。

5.1.组成概述


       在作业现场,由于其临时性,对监控设备提出迅速搭建、快速布防的要求。安卓手提箱式应急指挥终端和4G高清布控球针对作业现场不固定性,很好的满足电力现场作业监管的需求。

       安卓手提箱式应急指挥终端带有13.3寸的本地高清显示屏和高清SDI摄像头,并可外接1路DV进行现场监控;通过操作面板上的云台方向、镜头拉远拉近、抓拍按钮对球机进行控制。




        4G高清布控球具有轻便灵活、高度集成等特点,通过磁吸地盘可吸附在车顶;并配有托盘和三角支架,满足多角度监控。


5.2.应用分析

(1)   各级基建工程管理人员可以在第一时间得到现场的客观信息,改变现有的“现场管理,逐级汇报”的基建工程管理模式。提供新的工作手段,变单一的书面、电话汇报模式为丰富的音频、视频、书面相结合的形式。

(2)   实现工程建设远程监控管理功能,让领导能够实时了解多个变电站施工情况,对工程文明施工,安全施工的要求进行监督和指挥。不受地理限制,根据各个变电站的实际需要,随时进行沟通,对重要的施工环节加强管理监督。

(3)   在变电站建设工程中,技术人员可以准确的掌握施工进度,并对施工环节和施工工序加以控制,不仅可以提供工作效率和施工工艺质量,还可以避免因为工序的不当和施工过程中错误的操作而造成损失。

(4)   预防工地现场的材料安全,人员安全情况的发生,预防偷盗的发生,并为已经发生的不文明行为提供可靠证据。

6.网络传输系统

6.1.高清无线传输

       以3G网络为例,在高速移动的过程中传输速率可以到达500kbps以上,已经完全可以实现D1录像的传输。而 4G网络的速度是3G网络的10倍,下载速度最高达100M,上传速度为20~50M,完全可以传输高清720P/1080P视频;通过调整码流和帧率,更可以支持720P和1080P的录像传输。

       本方案中,无线传输采用4G/无线专网传输模式,传输链路采用运营商的4G/专网,能够满足单路或多路视频传输的需要,同时传输的视频能够更清晰、流畅。

6.2.整个网络传输部分

        无线传输网络包括3G/4G/wifi/卫星等实现数据的传送,实现对Internet的接入。无线车载设备将数据上传至3G/4G基站,接入到运营商专网,以反向登陆的方式,接入政府相关管理部门视频监控平台,平台再将音视频数据转发至电力部门人员等相关客户端上,整个网络传输示意图如下图:




7.服务器系统

7.1.管理平台组成

       服务器端由众多网络单元组成:每个网络单元完成不同的功能,有专门完成设备接入认证的服务器,有专门负责用户接入认证的服务器,有专门的视频流转发服务器,有专门提供手机视频观看的手机流转发服务器,等等;众多网络单元有机组成一个整体,这个整体就是系统管理平台,监控系统管理平台是整个监控系统的核心单元。

7.2.服务器类型

       服务器类型分3个核心部分:数据库和中心管理、平台存储、流分发服务。存储和流分发是可以分立安装多个,平台部署之前先确定,监控点规模,确定要不要平台存储,日常多少监控点在线存储,多少人日常在线观看。确定这些因素之后,才能确定平台服务器的最佳配置。

       中心服务器,存储服务器,流分发服务器。(三者都是分别安装了不同网元的PC服务器)

(1)  中心管理服务器:安装了“中心服务器”软件的PC机。是整个系统的软件支持核心,负责系统的工作参数设置、动态IP地址解析、用户权限分配、录像计划制定,报警信息处理、联动等等工作。用户观看视频也是通过中心服务器统一获取。

(2)  存储服务器:安装了“存储服务器”软件的PC机。用来存储网络中传输过来的视频数据。存储路径、存储名称、录像文件时间长短,录像文件保存周期等等,都在存储服务起中完成。存储必须配合中心服务器一起工作。

(3)  流分发服务器:分发服务器是包含分发数据库并为所有类型的复制存储元数据和历史记录数据的服务器,同时还为事务复制存储事务。而对于繁忙的系统来说,为事务复制使用远程分发服务器可以提高性能。

四.系统功能

1.系统整体功能简介

  系统功能可划分为两大类:多媒体功能及管理功能。具体包含如下:


2.高清视频信息实时传输

       前端设备采集多清晰度视频信息(D1/720P/1080P),系统采用3G/4G无线网络传输,根据设备的不同可使用一张或者二张上网卡传输视频。更能够支持4G网络,在更大的带宽下可以传输720P和1080P高清视频。

       利用先进的H.264视频压缩技术以及3G/4G无线通信技术,更能够适应超低带宽下的视频传输,画面清晰流畅,杜绝马赛克。

3.客户端多画面监控

       前端采集的音视频经H.264方式压缩编码通过3G/4G无线网络传输至后台监控中心,用户除了通过电视墙观看之外,还可以通过电脑、手机等客户端登录中心平台对前端音视频进行实时浏览监控。

       电脑客户端支持单画面多画面显示,用户可选择任意一路或多路视频观看,视频窗口数量1、3、7、9、15直至60个可选。支持画面轮巡,可将监控现场在特定的时间间隔内按顺序轮流切换至电视墙,也可在一个图像框内轮换显示全部的摄像机画面,画面切换间隔时间可灵活设置,画面间隔时间可调节。


4.GPS/北斗系统相关功能

       巡检车辆上安装的应急指挥无线视频终端设备和单兵设备支持GPS/北斗定位,从而实现以下主要相关功能:

4.1.车辆、人员实时定位追踪

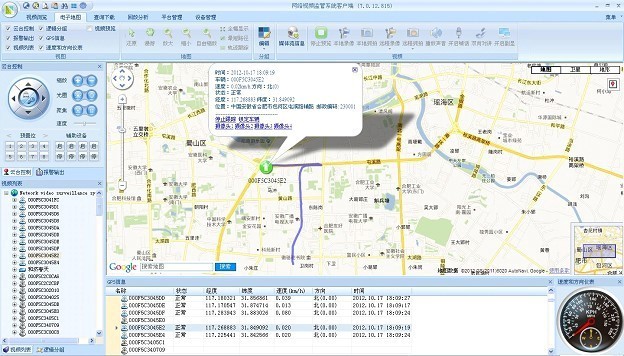

       前端监控设备支持GPS/北斗定位系统,只要设备在线,就可以通过3G/4G无线网络实时的向后台传输车辆位置信息,根据平台自带的GIS地图功能(支持多种地图,系统支持6种地图,GoogleMap、MapABC、BaiduMap这3种地图必须保证客户端等连接公网才可以使用;这三种类型地图;而MapInfo、ArcGIS、SuperMap3种地图需要自建地图服务器,用户可以根据自己使用习惯选择合适的地图)可以实现终端设备在电子地图上的实时定位,选择指定的车辆、人员可以进行轨迹跟踪,在行车路线上对执法车辆、人员做好监管,杜绝公车私用等不合规行为。如下图显示:


4.2.车辆路线规划

       根据电力部门各支队隶属情况,可划定执法范围,同时在国庆、春节等重要节假日,根据上级领导任务安排划定巡检人员的巡逻路线,系统可根据这些既定规划安排路线,后台管理人员可根据车辆实时显示路线判断车辆是否违规行驶。


4.3.越界报警

       越界报警即系统具备的电子围栏功能,在电子地图上划定一块区域,如以XX区边界划定电子围栏,设置车辆为禁止出线,车辆只能在XX内行驶,一旦执法车辆在XX市高新区边界外便会触发报警,报警可通知平台监控人员,以利于监控人员及时制止驾驶员的越界行驶行为,杜绝执法车辆他用的违规行为。


5.报警联动

       报警联动指的是一线执法突遇紧急情况,无法单独处理需要支援时,可以利用系统的联动功能,联系就近执法人员增员。具体报警可以分为以下几种报警方式:

5.1.车载报警

       本方案中指的是巡检抢修车辆,发现有紧急违法事件(比如盗窃、纠纷等)发生,巡检人员发现执法力量不足,在制止不法行为之前,向后台或者其他同系统人员进行报警联动,这主要是通过和无线应急指挥设备上集成的报警按钮实现。

5.2.单兵报警

       一般指的是巡检人员在安全电力巡检或现场调解纠纷等过程中发现紧急情况,比如犯罪人员暴力抗法、围观群众遭鼓动非法聚集等,可以通过随身携带的单兵设备实现报警,向后台或系统人员请求支援,这主要通过单兵的SOS按钮实现。

5.3.报警联动动作类别

       报警实现的目标都是为了迅速实现紧急联动的需求,这里主要通过:报警录像,报警抓拍当前执法场景,录制当前执法车辆位置信息,主窗口浏览,向特定人员手机发送报警信息,执法车顶云台摄像机前往预置位,启动巡航,自定义联动设置。

这些联动设置可以预先在平台管理-联动管理中进行设置,可以针对特定设备甚至特定摄像头进行设置。

6.双向对讲

Ø  一线人员通过对讲手咪与中心平台和客户端用户进行双向对讲,及时进行信息沟通,便于汇报和指令的及时传达,也可方便联动动作执行;

Ø  前端可以发起呼叫和对讲,后台也可以和前端联系发起对讲;

Ø  系统支持创建多方通话即前方设备、平台用户都可加入多方通话,便于系统内多设备多用户的沟通,轻松组建临时会议,系统支持回声抵消,避免了串音现象;

Ø  支持降噪功能,能有效消除噪声,在车内环境嘈杂的时候,也可以实现双向语音的清晰流畅;

Ø  前端后台都可调节实时音量大小,满足不同环境对音质的需要;

Ø  支持音视频同步传输录制,方便后台对一线执法了解更多情况。

7.图片抓拍

       便携设备有抓拍按钮,前端巡检人员可对重要执法画面进行图片抓拍,图片抓拍后保存到前端存储设备,同时上传到后台存储服务器;后台平台的管理人员可以在管理平台直接操作上线设备进行图片抓拍,图片保存在本地存储器,确保执法人员文明有序执法。

8.录像存储

       系统支持对视频、GPS信息及报警信息等录像存储,启动录像的方式有手动录像、报警录像、定时录像、计划录像等,存储空间大小根据实际需求,在系统设计时测算,存储位置有前端设备硬盘(或SD存储卡)存储、服务器平台存储、客户端本地存储三种可选。

9.手机观看

       深方科技综合监控管理平台除了支持电视墙和电脑客户端观看,还可以支持手机移动终端客户端或PAD登陆,这主要是为了相关部门领导远程指挥部署执法工作的需要。

       针对用户手机类型的不同,我们同时提供两种解决方案:一种是手机流媒体观看,优点是使用方便,不需要用户额外安装手机软件,直接使用;通用性强,使用手机种类多,不需要对每款手机进行适配。第二种是针对不同操作系统的智能手机开发不同的客户端软件,目前系统手机功能主要支持视频观看、视频录制、图片抓拍与上传、云台控制、双向通话等,同时手机客户端支持横竖屏切换、支持D1/720P等视频格式浏览。

10.设备管理及系统维护

       系统具备前端设备管理功能,用户使用客户端登录平台侧,就可以了解前端设备的在线状况、设备参数等相关信息,对于被授予权限的用户可以对前端设备的参数进行修改、配置,使前端设备的各项运行参数符合实际应用需要,结合实时网络状况达到最好的使用效果,远程设备升级和系统自维护功能使整个系统的维护高效、快捷,省时省力。
