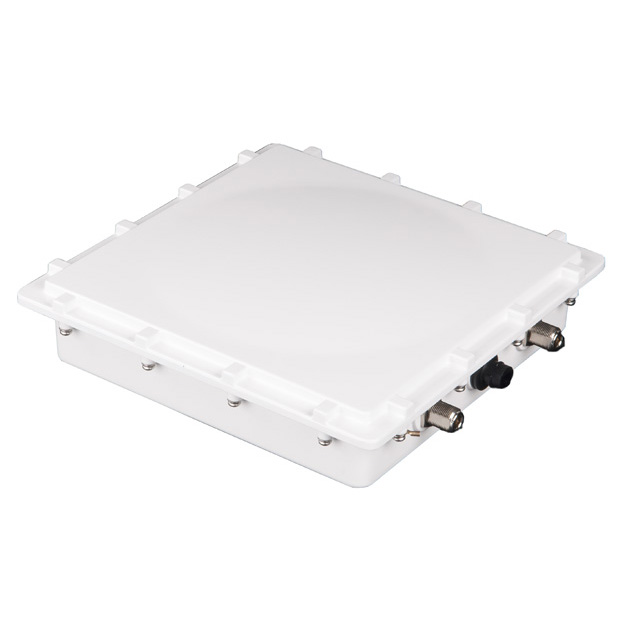

SF-5000MS骨干级50公里远距离无线传输设备

SF-5000MS骨干级50公里远距离无线传输设备

产品简介: SF-5000MS系列是远距离骨干级无线传输产品,传输带宽高达160Mbps,传输距离可达50公里以上。具有多级跳台低损耗的特性。是大数据骨干级链路传输的理想产品

产品概述产品参数设备应用相关案例


产品介绍
        SF-5000MS系列产品是企业与营运商级802.11n室外无线基地台,提供无线系统商应用于PtP点对点/ PtMP 点对多点 / Hotzone 无线覆盖热区等系统架设运作。产品采用2.4GHz与5GHz双频多模块设计,单一无线模块可达320Mbps传输率,带宽可达160Mbps;多无线模块加计可达640Mbps传输率,带宽加计可达320Mbps,轻易地解决远距离传输带宽应用不足问题。可应用于校园无线室外覆盖上网、无线监控远距离传输、厂区对厂区数据传输骨干、城市无线上网覆盖及大区域无线监控影像传输汇集…等系统架设应用。
SF-5000MS 系列提供三种产品功能类别:

1、多点连续中继跳台,低耗损骨干带宽功能:

        每中继跳台一次约减少5-8Mbps,第五跳后传输带宽不再减少,可维持在120Mbps带宽以上,同时具备10跳后10ms以内的低延时特性。 SF-5000MS-03H具备3个无线模块,因此可建构3条连续中继跳台骨干,以提供不同方向传输与更大带 宽的汇集使用。

2、连续中继跳台+ Mesh多路径自愈网络功能:

        应运营商级须提供无线上网服务需求或是大范围无线监控传输需求,所提出WiFi MIMO多路径Mesh无线网络的解决方案产品。主要是采用 Mesh 网络传输功能与自动选择或修复传输链路及自动组网的特性,解决一般网络系 统的链路故障问题。

3、连续中继跳台+Mesh多路径自愈网络+支持高速移动传输功能

        专为大范围无线高速移动 传输应用需求的营运商所设计,举凡是市区道路或高速公路无线高速移动监控传输、铁路高速 移动数据传输、地下铁路高速移动数据传输,甚至是高速铁路的高速移动数据传输。透过Mesh网络系统的网状网络特性,搭配多点跳台骨干的大带宽特性,以及特别设计的Mesh Client功能特性,让高速移动的数据能于Mesh网络系统的网状网络上快速自动选择路径传输。

SF-5000MS 具有下列优点:

1、可灵活选择无线骨干架设方式

        SF-5000MS 系列产品,整合多个无线模块接口,并导入核心的多元数据交换技术。每个无线接口可以单独设定,以满足不同的无线连接传输的目的。多个无线模块接口之间的快速交换数据技术, 即便经过几个无线中继跳台或多个无线模块接口传入的数据流仍能提供稳定的大带宽骨干及顺畅低延时的封包传输。

2、高效能的无线骨干设计

        导入新一代的802.11n MIMO技术,SF-5000MS在40MHz 扩频设定下,每个无线模块界面都可提供高达300Mbps 的传输率160Mbps的实际带宽,采取缩短封包等待保护间隔机制与封包整合传输设定,可进一步提升封包传输的效率与骨干传输的总和带宽达到无线骨干900Mbps传输率与有线带宽320Mbps实际带宽。

3、安全和灵活的客户端连接管理

        灵活的 QoS (服务质素) 设定,提供给管理使用者的无线带宽连接管理。SF-5000MS 系列完美 结合中央 RADIUS 服务器和数据加密技术,为每个无线客户端设备,提供安全的无线连接服务。

4、具备 Mesh 网络功能(选配软件功能)

        在大范围的网络骨干系统架设需求下,可选配具备Mesh网络功能,以提供网络传输具有下列特殊 运作机制:

       A.具备 OSI (Open System Interconnection Reference Model) la

       B.自动寻找最佳传输路径机制

       C.自动断线寻找恢复联机路径机制

       D.自动网络流量平衡机制

       E.自动更新 Mesh 网络系统节点讯息

       F.自动扫描选择频道自动联机

       G.透过网关或服务器自动更新系统设定

       H.自动组织形成云端网络

       I.支持快速自动路径传输

       J.支持讯号与传输率等逻辑运算高速漫游传输

       K.支持大带宽 Mesh 网络传输

       L.支持多个网关出口备援功能

  具备 Mesh 多路径 Hi-mobile 高速移动网络传输功能(选配软件功能)

        透过多点跳台中继与Mesh网络功能,搭配Hi-mobile高速移动运作设定,可以建构Mesh Hi-mobile 高速移动传输网络,提供200Km/s车速100Mbps的移动无线传输带宽,以提供高速移动传输的应用需求。

  Mesh Mobility网络四层架构传输具备下列联机特点:

       1.Mesh Gateway (Mesh 多路径网络网关出口): 整个Mesh网络系统的最高第一阶层,负责整体的Mesh系统的设备的注册登入与数据更新管理及扮演所有系统的传输数据的最终汇集点与对外联网的网关出口。

       2.Mesh Point (Mesh 多路径网络骨干节点): 扮演整个Mesh网络系统的网络传输骨干层,负责连接上一层的『Mesh网络网关出口』,同时Mesh网络所有骨干节点亦可互相通信『互相连成 Mesh多路径骨干网络』提供大带宽的骨干网络,另外还可提供成为下一层『Mesh 网络接收节点』的传输出口,属于整个Mesh网络系统的第二阶层。

       3.Mesh Access Point (Mesh 多路径网络接收节点): 可连接上一层『Mesh 网络骨干节点』,亦可连接上上一层的『Mesh 网络网关出口』,同样的『Mesh网络接收节点』亦可互相通信『互相连成Mesh网络接收骨干网络』,最主要的运作功能是负责下一层『Mesh 网络客户端』的无线联机服务及上传到上一层传输出口,属于整个Mesh网络系统的第三阶层。

       4.Mobility Station / Client (Mesh 网络移动站台): 主要应用于高速移动的客户传输端,会依据『Mesh 网络网关出口』的网络系统信息与『Mesh 网络骨干节点』及『Mesh 网络接收节点』等的Mesh 网络系统的最佳路径,进行数据的无线联机上下传输与漫游于 Mesh 多路径网状网络系统中。



相关产品


产品参数

主要组件

处理器

Atheros AR7161(680Mhz)

无线芯片

Atheros AR9220 based mini PCI module, Up to three modules

交换控制器

Atheros AR8035 / Atheros AR8021

闪存

16MBytes

内存

128MBytes

设定连接接口

UART x 1(PCBA onboard)

内部参数

工作频段

5150~5825MHz    2400 ~ 2483 MHz

工作标准

IEEE802.11a/b/g/n     CSMA/CA

传输率

300Mbps(2T2R) 最大

发射功率

5GHz≤24dBm    2.4GHz≤25dBm

天线类型

2×N-type(1张 无线模块)4×N-type(2张 无线模块)6×N-type(3张 无线模块)

工作电压

网线供电DC48V

设备功耗

单模块<10W  多模块<40W

看门狗

硬件看门狗

外部参数

传输距离

以29dBi双极化碟状天线为准, IEEE802.11a 20Km@25Mbps IEEE802.11a/n HT20 50Km@45Mbps  IEEE802.11a/n HT40 20Km@120Mbps

使用环境及其它

使用温度范围

-30℃~70℃

湿度

0% ~ 95% Non-condensing

储存温度

-40~ 85

防水防尘等级

Outdoor  IP67 rated


相关产品


       SF-5000MS系列产品是企业与营运商级802.11n室外无线基地台,提供无线系统商应用于PtP点对点/ PtMP 点对多点 / Hotzone 无线覆盖热区等系统架设运作。产品采用2.4GHz与5GHz双频多模块设计,单一无线模块可达320Mbps传输率,带宽可达160Mbps;多无线模块加计可达640Mbps传输率,带宽加计可达320Mbps,轻易地解决远距离传输带宽应用不足问题。可应用于校园无线室外覆盖上网、无线监控远距离传输、厂区对厂区数据传输骨干、城市无线上网覆盖及大区域无线监控影像传输汇集…等系统架设应用。

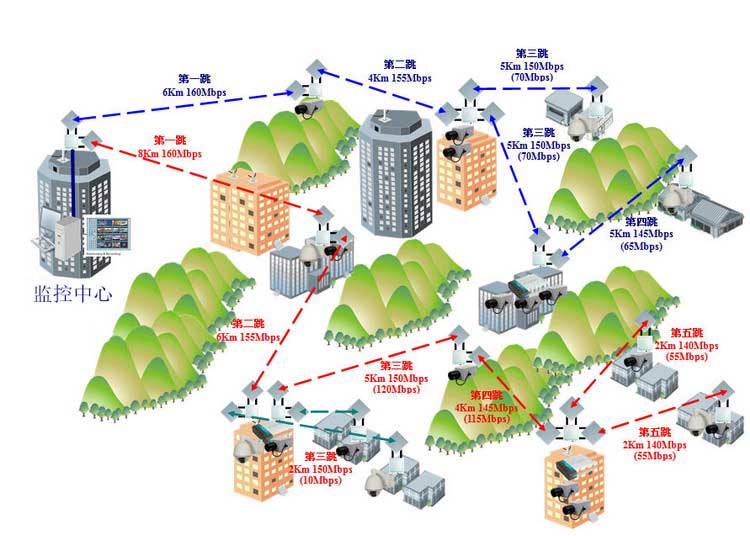

     产品应用图例一:

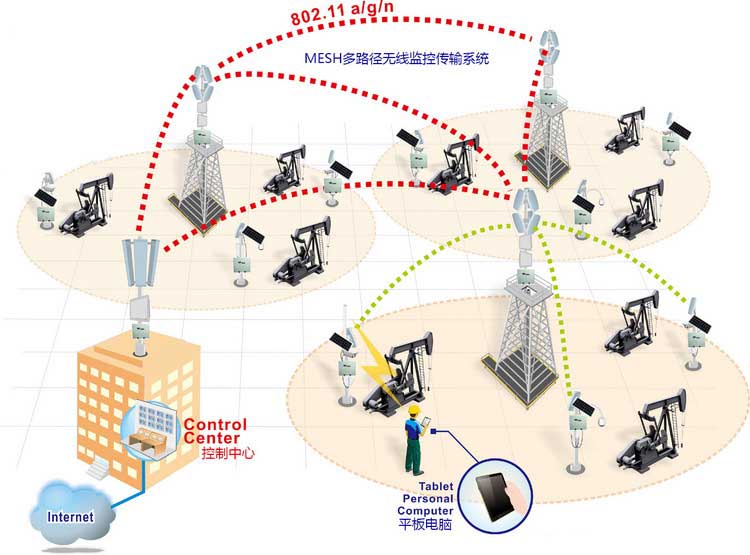

     产品应用图例二:

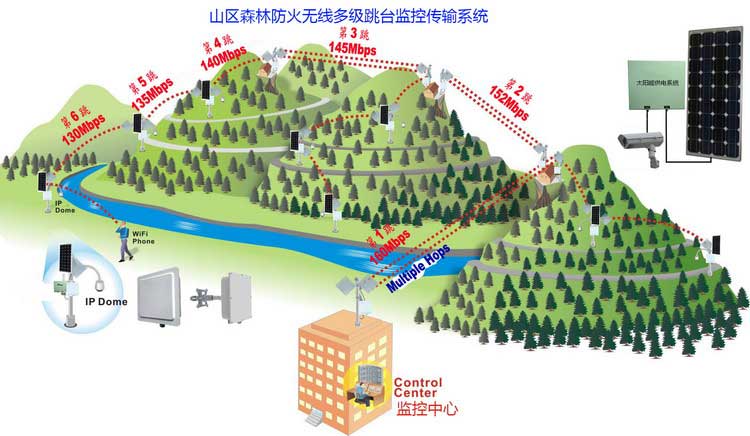

     产品应用图例三:
