基站型100公里高带宽千兆无线传输设备

基站型100公里高带宽千兆无线传输设备

产品简介:SF-5823AC系列高容量远距离免许可频段点对点数字无线网桥,基于动态TDD的点对点专有无线协议,传输距离在30-100公里.数据被封成大包进行传输,提高了传输效率,增加了系统的传输距离,吞吐量和PPS转发能力。能够实现语音、视频等数据的实时传输。采用2×2 MIMO突破性技术,35公里实现吞吐量高达650 Mbps,具备卓越的PPS数据包处理能力和较高的抗干扰能力。广泛应用于远距离骨干线路无线传输应用领域。

产品概述产品参数设备应用相关案例



       SF-5823AC系列高容量远距离免许可频段点对点数字无线网桥,基于动态TDD的点对点专有无线协议,数据被封成大包进行传输,提高了传输效率(转发能力:250000 PPS),提高了带宽的利用率(频谱利用率:7.5bit/Hz)增加了系统的传输距离,吞吐量和PPS转发能力。能够实现语音、视频等数据的实时传输。采用2×2 MIMO突破性技术,35公里实现吞吐量高达650 Mbps,具备卓越的PPS数据包处理能力和较高的抗干扰能力。

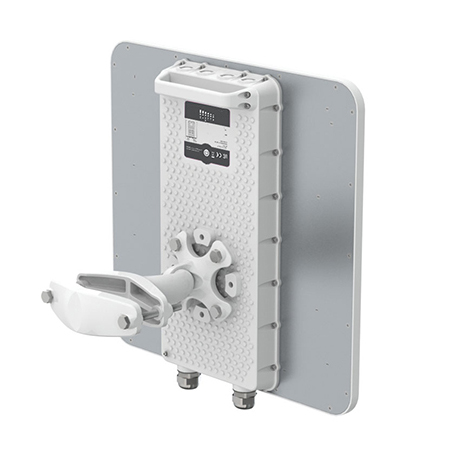

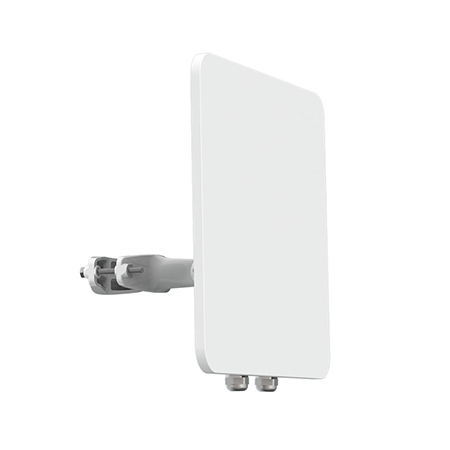

       SF-5823AC系列产品可适用于电信级的点对点网络应用,是专线接入或回程应用(包括 VOIP 及其他小数据包传输应用)的理想设备。该系列产品通过将灵活的信道带宽(20 MHz或40 MHz或80MHz)和专门定制的远距离传输私有协议相结合,达到 7.5 bit/Hz 的极高频谱利用率。产品内置双极化天线(SF-5823AC)或 配备2个N型接头(SF-5823AC-W),坚固耐用的铸铝外壳达到IP-67防护等级。

       SF-5823AC系列产品融合了一系列先进的软件机制,可为高吞吐量远距离的链路应用提供最佳的点对点连接性能。专有的点对点通信机制利用动态时分双工(TDD)技术为所需的传输方向动态分配带宽,从而提高链路效率,并显著降低传输距离对链路吞吐量的影响。我们的点对点产品还采用了选择性重传ARQ技术,增强纠错能力,优化数据流量,使得设备在大带宽、远距离甚至存在干扰的情况下仍然能够达到非常高的吞吐量。

       全新的AC系列产品采用新的1.2 GHz CPU的专用数据处理芯片提供了强大的250KPPS 数据包处理能力和快速无线连接的性能,2x千兆以太网端口支持POE中继并且当其中一个端口不能工作时,另一端口可继续支持单路功能,也使该产品应用于理想的高速视频监控场景。该端口支持802.3标准. 符合FCC/IC/CE/RoHS标准。同时,内置符合IEC 61000-4-2(ESD)标准的静电防护,以及IEC61000-4-5(Surge)标准的浪涌保护。


功能特点:

     ● 5GHz 点对点网桥,专线接入、数据回传、与用网络的理想设备

     ● 可灵活调整信道频率和信道带宽 (20/40 /80MHz)

     ● 无线传输速率最高达866Mbps,实际吞吐量最高达650Mbps

     ● 先进的私有 MiMo 2专有有无线协议

     ● 采用PoE供电,支持802.3af标准

     ● 支持1000 Base-T 以太网接口

     ● 无线发射功率高达 31dBm(±2dBm)

     ● 先进的安全技术

     ● 全面的管理功能

     ● Web 图形界面

     ● 支持SSH命令管理

     ● 支持WNMS集中管理

     ● 支持SNMP V1/2/3: 802.1, 802.1x, MIBII

     ● 支持系统日志

     ● 可适应多种安装场景的专业安装组件

     ● 配备 OLED 液晶显示屏和校准蜂鸣器

     ● IP-67 防护等级

相关产品


无线规格

无线技术

专有点对点通信协议,W-Jet协议

工作模式

点对点

无线频段

4.900 - 6.100 GHz

最高发射功率

31(+/-2)dBm

频宽

5, 10, 20, 40, 80 MHz

调制方式

OFDM (256-QAM, 64-QAM,   16-QAM, QPSK, BPSK)数据速率

866, 780, 650, 585, 520,   390, 260, 195, 130, 65 Mbps

双工模式

TDD

纠错方式

BCC, LDPC

天线

类型

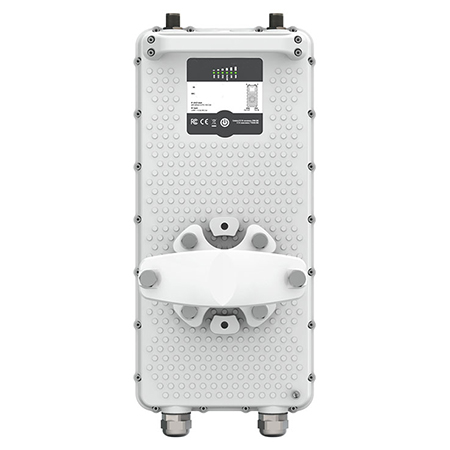

内置定向平板天线(SF-5823AC)2个N型接头(SF-5823AC-W)

增益

(垂直/水平):23/23 dBi(SF-5823AC)

数据接口

物理接口

10/100/1000 Base-T

接口类型

RJ45 X2

浪涌保护

内置 IEC6100-4-2(ESD)和IEC6100-4-5(Surge)

物理特性

尺寸

长379mm ,  宽387 mm ,  高  51mm(SF5823AC)

长399 mm ,  宽174 mm ,  高 47 mm (SF5823AC-W)

重量

3.9 公斤(SF5823AC) ;2.9公斤(SF5823AC-W)

电源输入

PoE802.3AT、42 - 57 V直流

功耗

8.6W

环境

工作温度

-45°C ~ +70°C

工作湿度

0 ~ 90 %(非凝露)

管理

安装辅助

OLED屏幕显示和声音提示

系统配置界面

用户友好 WEB图形界面, SSH CLI, SNMP v1/2c/3,

中央远程控制管理系统

管理系统

WNMS(无线网络管理系统)

防护等级

防护等级

IP-67


相关产品

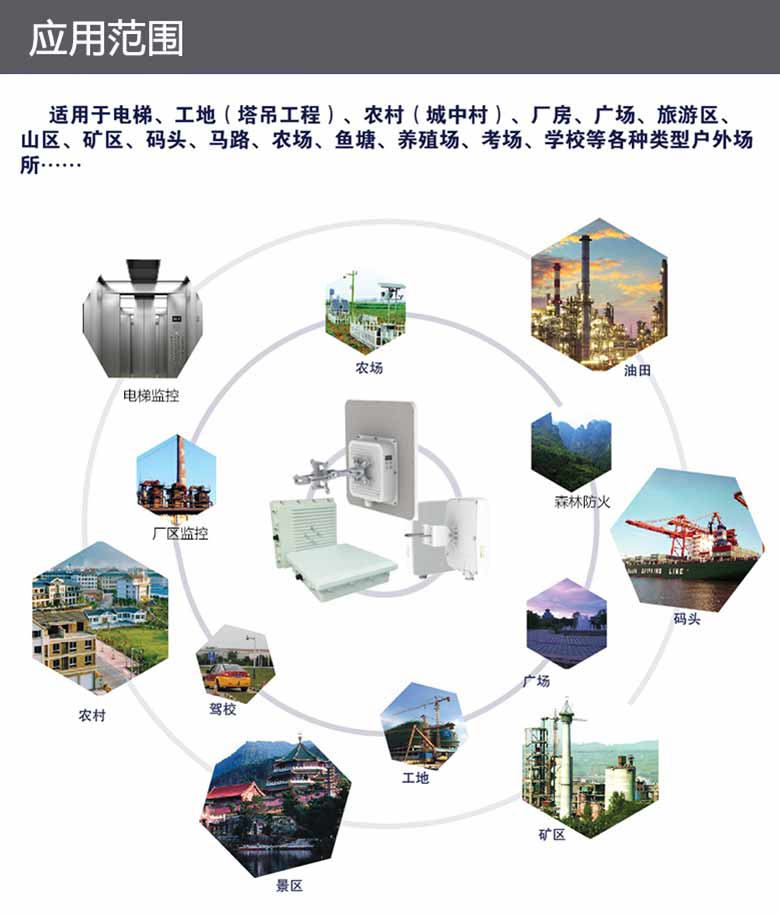

     由于该产品具备的高带宽,高稳定性等特点,所以该设备广泛应用于森林防火,海岛监控,矿区、工厂大数据传输等领域。

      平安城市、道路监控、消防、部队演习、大型室外设施、小区等,利用无线组网传输技术,可以快速的搭建一个无线局域网。森林林区防火系统应用,在林区建立一套行之有效的视频监控管理极为重要,通过视频监控系统可以第一时间发现火情,并且全天候不间断工作,减少林区工作人员的巡山工作。矿山、水利系统、海防监控、油田视频监控系统,监控点多、分布广,通过传统布线传输信号难施工,后期线路维护工作量大。建立无线局域网络视频监控系统,克服地理条件限制,无线布点灵活方便,链路数据高,系统稳定、功耗低、抗干扰强等优势。实现多个点或者点与点之间的数据传输,完全可以实现无线数据的传输。建立一套无线数据链路,可以实现多个点或者点与点之间的上百兆净速率传输,满足各种大数据传输要求。无线传输具有保密性强、搭建灵活、系统稳定等优势。
