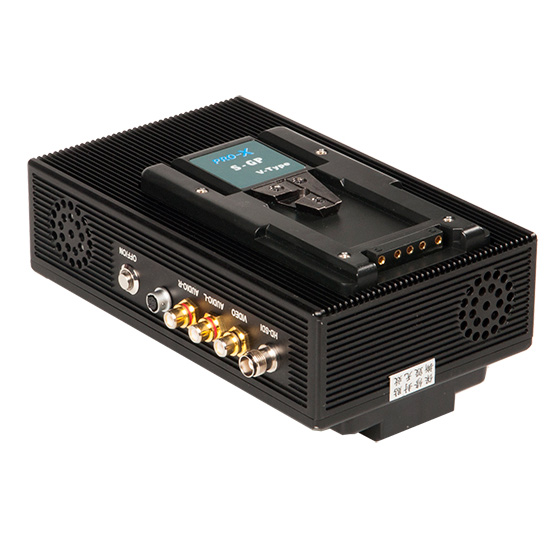

单兵高清发射机

产品简介： SF-M8802HD-SDI单兵式高清无线图像实时传输系统，采用当前领先的COFDM调制技术，相对窄带的空中频率占用（2/2.5/4/8MHz）和很强的抗多径干扰能力，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，实现在非视距（非通视）的情况下，高速运动拍摄并实时传输高质量图像，特别适合于复杂环境下使用，具有画质细腻、成色优秀、丰富的颜色调控能力等高清画质特点。

产品概述产品参数设备应用相关案例

产品说明：
SF-M8802HD-SDI单兵式高清无线图像实时传输系统，是公司生产的新一代广播级高清晰度图像实时传输系统。采用当前领先的COFDM调制技术，相对窄带的空中频率占用（2/2.5/4/8MHz）和很强的抗多径干扰能力，克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰，实现在非视距（非通视）的情况下，高速运动拍摄并实时传输高质量图像，特别适合于复杂环境下使用；结合高效压缩H.264新数字视频编码标准，清晰度达到全高清HD1080P画质，分辨率达到（1920*1080兼容1080I、720P、480P及标清），支持数字接口及模拟接口；有数字音视频HD-SDI、HDMI输入接口，有模拟音视频接口CVBS复合输入；具有画质细腻、成色优秀、丰富的颜色调控能力等高清画质特点。
该产品广泛应用于公安、武警、消防、救灾、法院、城管、紧急事件等领域。

产品特点：

● 手动可设置双重AES加密

● 设备自带LCD液晶面板显示参数、调节参数

● 接收机自带LCD液晶显示信号强弱指示

● 工作频带2/2.5/4/8MHz液晶可调

● 高效压缩H.264新数字视频编码标准

● 音视频接口：数字HD-SDI、HDMI接口及模拟CVBS复合输入

● 分辨率达到：全高清HD1080P画质（1920*1080）

● 极短的编码延时，端到端为300毫秒

● 高速移动及多径干扰下可稳定传输图像、语音

● 强大的NLOS非视距传输能力

● 发射功率：1～5W连续可调

● 具有空间分集接收能力

● 双天线接收，信号稳定、图像流畅

● 重量轻，安装使用便捷

● 根据客户要求，各种形式可定制

相关产品

单兵高清发射机

单兵标清发射机

产品参数：

射频调制部分
工作频段	138MHz～4400MHz 频率可订制
输出功率	1～5W液晶调节
调制方式	COFDM
信道带宽	2/2.5/4/8MHz
纠错方式	FEC@Viterbi （1/2，2/3，3/4）
保护间隔	1/32，1/16，1/8，1/4
加密方式	手动AES双重加密
系统部分
编码	符合H.264技术标准
码流	2Mbps～12Mbps
系统延时	300ms
误码率	≤10-6
传输距离	机载使用＞70公里；海事应用＞30公里；城区应用＞6公里；郊区应用＞9公里(因实际环境不同或有差异)
使用方式	单兵式
音视频部分
压缩格式	H.264
音视频输入	数字HD-SDI、模拟CVBS音视频或数字HDMI、模拟CVBS音视频(选用)
图像清晰度	HD1080P（1920*1080）,兼容1080I、720P、480P及标清
图像帧率	标准24、50、60帧/秒, 兼容其他帧率
视频输入物理接口	TNC、BNC母头、HDMI标准接口
音频输入物理接口	TNC、BNC母头、HDMI标准接口
其它部分
参数显示	自带LCD液晶显示、调节参数
供电	广电专用电池DC14.4V SONY V型扣
外形尺寸	200×125×50 mm (L×W×H)
重量	1.5Kg
